碳纤维板加固技术简介

碳纤维板是碳纤维加固补强单向板材，其成型工艺是将碳纤维浸渍树脂后在模具内固化并连续拉挤成型，采用优质碳纤维原料与良好基本树脂。施邦碳纤维板材具有拉伸强度高、耐腐蚀性、抗震性、抗冲击性等良好性能。能有效解决多层碳纤维布施工困难和工程量大的问题，补强效果好，施工便捷。

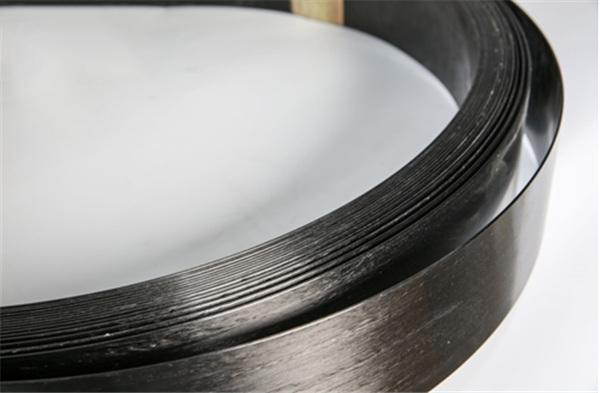

施邦碳纤维板

产品优势

1.碳纤维板抗拉强度是普通钢材的数倍以上，弹性模量优于钢材，具有优异的抗蠕变性能，耐腐蚀性和抗震性。
2.碳纤维板强度高，质量仅为钢的1/5，有较高的韧性，可以盘卷，能以较大长度供应而无需搭接。
3.碳纤维板施工便捷，无需复杂操作，施工质量容易保障。

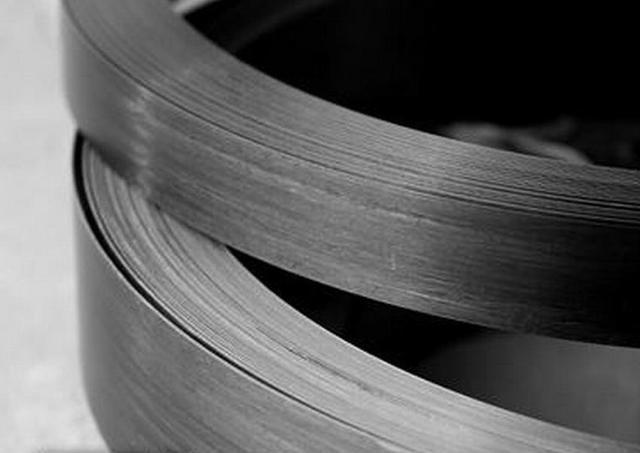

施邦碳纤维板

适用范围

1、混凝土构造物的板及梁的修补、补强;
2、壁和板周边的开口处补强;
3、木造建筑物的梁等的补强;
4、桥板、桥墩、桁的补强;
5、隧道、电缆管线的修补、补强。

碳纤维板施工步骤

1.卸荷 2.基面处理 3.找平施工 4.涂刷底层碳板专用胶 5.粘贴碳纤维板 6.固化养护 7.检验


01　　　　定位放线　　　
按图纸进行精确的放样模具在实地
的位置,用墨斗弹出线。建议先弹
出梁中心线,再从桥墩中心量出模
具的位置,要考虑伸长量
　　　　　
02　钻孔　
当钻孔与钢筋位置发生冲突时,适
当调整孔位,钻孔时应垂直梁体,
钻孔深度不少于10cm,根据板底的
厚度决定.
　　　　　　　　　
03　种植锚栓种植锚栓　
植高强螺栓,螺杆等级建议10.9级
以上,植筋胶要饱满包裹螺栓,顺
时针旋转放入孔眼内。固化期间不
能扰动。凝固后才能上紧锚具螺栓

　04
开槽
深度2~3cm,长度略长于固定端及
张拉端的限位框10 20cm,开好槽
后再修补内表面平整
　　　　　　　　　　　　　　　　　　　　　　

05
修整
开好槽后,用快凝材料修补,并磨
光确保表面平整,以保证锚具更平
整的安装


06
安装限位框
安装限位框(固定端和张拉端)、锚
块、高强螺杆、螺母(4个, 8.8级
以上)







07安装锚块
固定端锚块侧面螺栓强度建议用
12.9级以上,锚块两端的锲形孔小
孔均是朝内，高强螺杆,建议用
10.9级以上

08安装碳纤维板
板裁剪长度每端多5- 10cm,张拉端
锚块顶在限位框最前端为准,从小
口往大口装,并用夹片夹紧

09安装千斤顶
卡套挂起千斤顶,装千斤顶前方的
挡块,螺母4个,并调整至顶紧，
千斤顶中心线跟拉杆中心线对齐

10涂抹胶粘剂
涂碳纤维板胶用刮板,涂面,保证
涂抹均匀.

11修整
逐级张拉(每25%-级) ,间隔3-5分
钟进行下级张拉并用螺丝固定张
拉
单元，对称拧螺母,持荷5分钟,卸载，拆除千斤顶



12安装.限位框
碳纤维板加压每隔2米安装一个压
片(用膨胀螺栓固定
